DFIN

RF Venue

Precio habitual $599.00 Oferta

La antena Diversity Fin™ es una antena multipropósito para micrófonos inalámbricos que  no se desconecta gracias a el diseño patentado de polarización cruzada creada por RF VENUE. Proporciona una solución de diversidad en un solo paquete al combinar una matriz de dipolos logarítmicos periódicos (LPDA) y una antena dipolo en una configuración ortogonal (ángulo recto). Un elemento capta señales polarizadas verticalmente y el otro señales polarizadas horizontalmente.

A diferencia de las antenas tradicionales de "paleta" o "aleta de tiburón", Diversity Fin permite que los receptores vean una señal constante independientemente de la orientación del micrófono, lo que permite al usuario sostener un micrófono inalámbrico en cualquier posición relativa a la antena. Una sola Diversity Fin proporciona una cobertura superior a dos antenas de aleta de tiburón tradicionales, lo que permite ahorrar y reducir el tiempo de instalación.

Diversity Fin no requiere alimentación externa y funciona con todas las marcas inalámbricas, analógicas y digitales. Reemplaza dos antenas de paleta estándar a un costo menor con un mejor rendimiento y una instalación más fácil. La configuración es más rápida para presentaciones en vivo ya que los dos tramos de cable requeridos para los receptores de diversidad terminan en la misma ubicación.

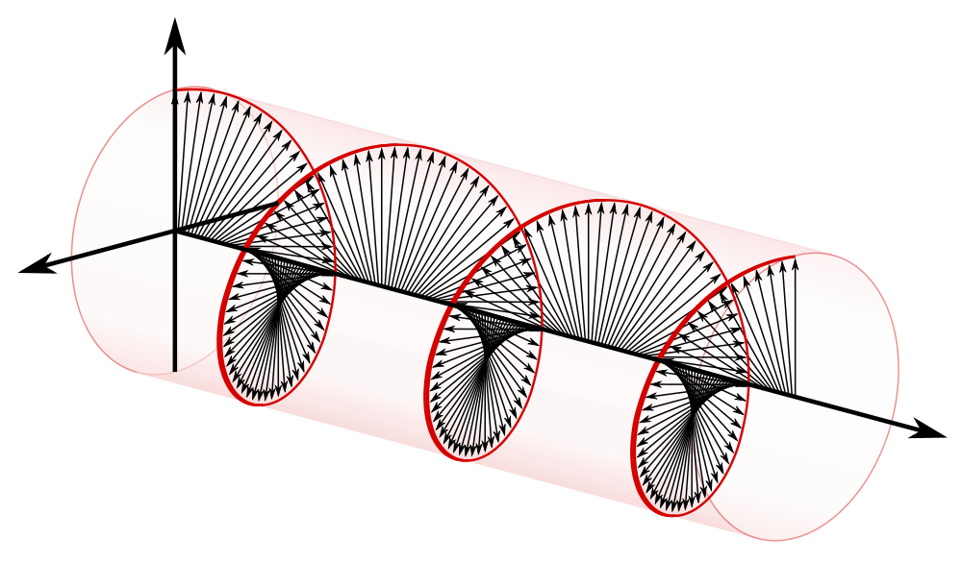

Comprender la polarización

Para los sistemas inalámbricos, es esencial recibir una buena señal en el receptor.  Usualmente los receptores cuentan con dos entradas de antena que alimentan sus circuitos de diversidad.  Esto para garantizar la mejor recepción en dos circuitos de recepción interna.  Si no se disponen de buenas antenas, no se aprovecha la prestación de diversidad de los equipos.  Por eso es importante conocer cuál antena elegir, donde ubicarlas y qué es lo que ocurre con las señales.   Colocar dos antenas iguales en un mismo lugar, captando la misma polarización de señales, hace flaco servicio a la estrategia de diversidad en los equipos.  Es por esto que la antena Diversity Fin™, que cuenta con dos antenas distintas en planos distintos de recepción o polarización, resuelve los desvanecimientos de polarización cruzada

.

Para mejoras, emplea distribuidores de señal de antena

Recomendamos el uso de un distribuidores de RF, sumamente importante para los dispositivos de recepción de sistemas de microfonía inalámbrica. Sin esto, varios receptores en un rack, cada uno con su propia antena de látigo esperando recibir uno encima del otro, pueden ser un desastre. La solución es un rack limpio. Una sola Diversity Fin puede suministrar hasta 81 receptores inalámbricos mediante el sistema de distribución de antenas HDR DISTRO9 o 25 receptores mediante el DISTRO4 y está disponible en paquetes listos para usar, incluso de las siguientes maneras:

Pregunta para conocer que opciones disponemos para esta configuración y complementar tu sistemas de recepción de microfonía inalámbrica.

Principales características

  • Incorpora una matriz de dipolo logarítmico-periódico direccional (LPDA) y elementos dipolo bidireccionales.
  • Captura ondas polarizadas tanto horizontales como verticales en una sola unidad.
  • Logra una recepción de diversidad de polarización óptima.
  • Mejora la consistencia de la señal en entornos reflectantes interiores.
  • One Diversity Fin reemplaza dos antenas LPDA tradicionales.
  • Disponible con una cubierta acolchada, así como en modelos en negro mate y blanco mate para instalaciones permanentes de montaje en pared.

Especificaciones técnicas

Frecuencia Operacion:470–698 MHz
Ancho de Banda: 228 MHz
Pérdida promedio de retorno: -9.4 dB
Impedancea : 50Ω
Antena LDPA
Ganancia: 5 dB
Ancho de Haz: 140° azimut
Relación F/B:  -8 dB
Relación F/S: -5 dB
Antena Dipolo
Ganancia: 1.8 dB
Ancho de Haz: 100° azimut
Relación F/B:  -5 dB
Relación F/S: -13 dB

Dimenciones Físicas

Longitud: 300mm / 12”
Altura: 370mm / 14.6”
Peso: 454g / 1lb
Roscas de Montaje: 1/4-20, 3/8-16, 5/8-27
Temperatura de operación: -23–54°C / -9–130°F
Color : Negro
Conectores: 2 conectores BNC (son dos antenas en una)

Que Incluye:

  • 1 Antena de DIVERSITY FIN™
  • Funda Acolchada
  • Soporte de montaje de pie
