RF Explorer® Pro

RF Explorer® Pro es un instrumento de alto rendimiento de tercera generación para el diseño, implementación y monitoreo de sistemas de audio inalámbricos, tanto micrófono inalámbrico o sistema de monitor interno. Con su analizador de espectro integrado, generador de seguimiento de señales y análisis WiFi, ofrece funcionalidad avanzada con una pantalla táctil intuitiva de 1280 x 800 píxeles y 16,7 millones de colores, con luminancia de 250 cd/m2 y relación de contraste de 800:1.

La unidad se entrega con soporte de 15MHz a 3,3GHz. Se requiere una licencia adicional para obtener compatibilidad con 6 GHz y 7,5 GHz (pregunte si desea adquirirla).

Equipado con modos avanzados como Zero Span, Waterfall 2D y 3D y Power Channel, este analizador ofrece una flexibilidad mejorada para manejar eficazmente una amplia gama de escenarios. Simplifica la captura y reproducción de eventos esquivos, lo que permite un monitoreo óptimo de IoT, paquetes de radio y señales continuas moduladas y no moduladas.

Nuevas prestaciones:

• Coordinación de frecuencia incorporada
• Grabar/guardar/reproducir datos del espectro
• Monitoreo continuo de frecuencia
• Control remoto de red
• Salida HDMI

Coordinación de frecuencia*

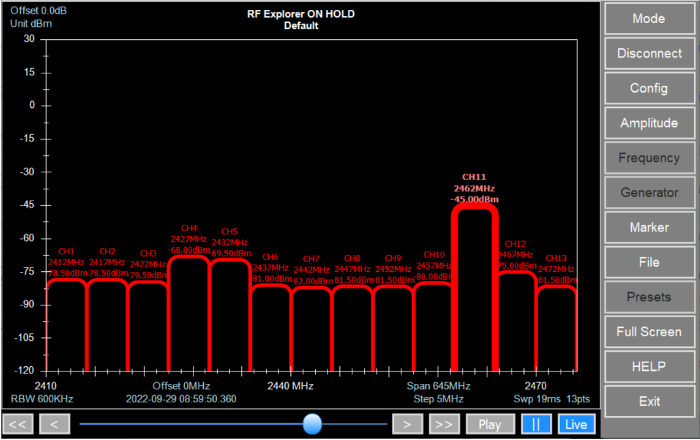

Analizador WiFi

RF Explorer Pro también cuenta con un modo de analizador dedicado para WiFi incorporado, para trabajar con redes de datos inalámbricas y la lista cada vez mayor de herramientas para trabajo en vivo que operan en las bandas de frecuencia de 2,4 y 5 GHz. El modo WiFi Analyzer le permite visualizar rápidamente estas bandas de frecuencia a menudo congestionadas, e identificar canales menos ocupados para configurar su sistema y evitar problemas en el escenario o con el control de su consola de mezclas digital.

Otras novedades

• Entrada del analizador de espectro SMA:  interfaz con adaptador BNC o cable de puente para analizar RF desde cualquier parte de su sistema de audio inalámbrico. Conéctese a distribuciones de antenas, antenas receptoras, filtros de paso de banda, convertidores de RF sobre fibra u otras fuentes para medir directamente el rendimiento de su sistema, depurar problemas y ajustar el rendimiento.
• Salida HDMI:   conecte el RF Explorer PRO a una pantalla externa para monitorear el rendimiento de RF en tiempo real durante un evento. Esto también es útil para la configuración y prueba del sistema para medir el alcance de cobertura del micrófono inalámbrico o del monitor intrauditivo.
• Elementos incluidos:   Cargador USB y estuche de transporte acolchado incluidos.
• Grabar/Guardar/Reproducir datos de espectro: guarda automáticamente los datos de escaneo en la RAM para reproducir fácilmente cualquier evento. Además, los datos se pueden guardar manual o automáticamente en formatos binarios y CSV para su uso posterior.
• Monitoreo y alertas continuos: manténgase informado con alertas confiables, incluidas líneas de límite configurables, para garantizar que nunca se pierda eventos críticos.
• Exportar datos a WSM/WWB6/Excel/Matlab: exporte sin problemas todos los datos capturados a una unidad USB para utilizarlos en otras aplicaciones de software como WSM, WWB6, Excel o Matlab.
• Control remoto de red: administre fácilmente su RF Explorer Pro a través de cualquier red. Simplemente conéctese usando un adaptador USB a Ethernet y configúrelo a través de VNC. Ya sea que esté usando una computadora o un dispositivo móvil, cualquier marca o modelo le permitirá monitorear y controlar su sistema de forma remota
• Mapa de calor: en próximas versión de firmware, le permitirá utilizar la asistencia GPS externa y la operación manual interna para medir la intensidad de la señal mientras viaja , creando un mapa de calor de las áreas de cobertura. Tenga en cuenta que para mostrar posiciones de datos geolocalizados en un mapa actualmente se requiere una computadora conectada a Internet.

Diseño de banda ancha

Con la capacidad de resolver eventos de detección de banda de 8 GHz en tan solo
100uS, nuestro dispositivo garantiza una detección rápida y precisa en un amplio rango de frecuencias.

Medidor de potencia avanzado

Disfrute de modos de trabajo continuo y de disparo (trigger) para una medición y análisis de potencia precisos. El modo Trigger de este instrumento permite la captura precisa del pulso y eventos rápidos que pueden resultar difíciles de capturar utilizando otros métodos

Generador de seguimiento (tracking)

Esta característica permite un diagnóstico rápido y la caracterización de cables, filtros y amplificadores. Cuando es combinado con un acoplador direccional, puede medir la impedancia y caracterizar la antena (medición VSWR).

Estándares de radio configurables

Configure fácilmente el canal mediciones para que coincidan con sus estándares de radio específicos, asegurando compatibilidad y precisión.

Preamplificador interno LNA (Low Noise Amplifier) y atenuadores integrados

El RF EXPLORER PRO incluye un pre amplificador LNA integrado y atenuadores, lo que aumenta significativamente el rango dinámico y permite el manejo de señales de RF de bajo y alto nivel.

Probador de cables (próximamente en la próxima actualización de firmware)

Realice comprobaciones instantáneas y sencillas de cables RF de cualquier longitud, garantizando su correcto funcionamiento.

Especificación del analizador de espectro

Especificación del medidor de potencia de banda ancha

Especificación del generador de seguimiento de señales

Especificaciones eléctricas y mecánicas
