El Remote Audio BDSv5 SMART es la próxima generación del Remote Audio BDS , el estándar en sistemas de administración de energía para bolsas de audio ENG. Es un sistema de distribución de energía CC compacto de 12 V nominales que ahora cuenta con entradas de energía duales que permiten el intercambio en caliente de baterías, así como prioridad de entrada y distribución de carga para condiciones de mayor consumo de corriente. Incorpora comunicaciones System Management Bus (SMBus) y una pantalla OLED a color de 0,95" incorporada para obtener estadísticas detalladas de uso y tiempo de ejecución cuando se utilizan baterías inteligentes equipadas con sistemas de administración de baterías (BMS) internos, como las baterías HI-Q 49Wh y 98Wh de Remote Audio. Además, el BDSv5 SMART se ha ampliado de 6 a 8 salidas y está disponible con 2 variantes de conector de salida: estándar (conector cilíndrico de 5,5 mm) y Hirose (4 pines).
Entradas SMART BDSv5
Las entradas duales TA4-pin del BDSv5 SMART pueden aceptar varios tipos de baterías y fuentes de entrada de CC que van desde 9 a 18 voltios de CC. Las entradas duales cuentan con un controlador de ruta de alimentación integrado, lo que significa que ya no es necesario apagar equipos críticos cuando llega el momento de cambiar un paquete de baterías agotado. Simplemente retire una de las baterías de su compartimento correspondiente y coloque una nueva, mientras que la otra batería mantiene una salida ininterrumpida*. Los controladores de diodos ideales interconectados de la ruta de alimentación evitan el flujo de corriente inversa de una batería a la otra.
*La carga total en el BDS debe ser menor que la corriente de descarga máxima nominal de una sola batería para realizar intercambios en caliente.
Entrada prioritaria
Una nueva característica del BDSv5 es la prioridad de entrada. Cuando se habilita en el menú de configuración, el BDS priorizará el consumo de energía de la entrada n.° 1 mientras que la entrada n.° 2 pasa al modo de espera. Esto le permite priorizar el uso, por ejemplo, de una fuente de alimentación adaptada de CA a 12 V CC enchufada a la entrada n.° 1 mientras conserva una batería inteligente de 14,4 V enchufada a la entrada n.° 2. Si el voltaje de la entrada n.° 1 cae por debajo de un umbral, el BDSv5 pasará automáticamente a la segunda entrada para obtener una salida de energía ininterrumpida. Una vez que se restablece la energía en la entrada n.° 1, reanuda su función prioritaria para alimentar la carga y la entrada n.° 2 volverá al modo de espera. Debe tenerse en cuenta que una batería en modo de espera seguirá teniendo un consumo de corriente muy pequeño de las comunicaciones de la batería y el microprocesador del BDSv5, por lo que es normal ver que una batería en modo de espera se descarga lentamente con el tiempo.
Compartir carga
Otra característica nueva del BDSv5 es una función de distribución de carga entre dos baterías, mediante la cual puede alimentar cargas que consumen más corriente de la que un solo paquete de baterías es capaz de suministrar por sí solo. Por ejemplo, dos baterías HI-Q de 49 Wh y 3,4 Ah podrían suministrar hasta 6,8 amperios cuando se comparte la carga, y dos baterías HI-Q de 98 Wh y 6,8 Ah podrían suministrar hasta el límite del BDS de 12 amperios de corriente total cuando se comparte la carga. Para habilitar la distribución de carga, debe desactivar la configuración de Prioridad n.° 1 en el menú de configuración. Para obtener el mejor rendimiento cuando se comparte la carga, se recomienda utilizar siempre dos baterías de igual capacidad y estados de carga similares. Estas características amplían enormemente la utilidad del BDSv5 desde bolsas ENG de todos los tamaños hasta sistemas de carritos pequeños e incluso medianos.
Límite de corriente de salida
Dado que el BDSv5 puede aceptar múltiples capacidades de batería y fuentes de CC, el BDSv5 Smart emplea un límite de corriente dinámico y un sistema de advertencia. La corriente de carga total máxima que maneja el BDSv5 es de 12 amperios. Sin embargo, según el tipo de fuente de entrada o si tiene una sola entrada activa, se podría imponer una limitación de corriente menor y una advertencia. De manera predeterminada, cualquier batería no inteligente o fuente de entrada de CC está limitada a 6 amperios (por entrada TA-4). Las baterías inteligentes capaces de comunicarse con BMS estarán limitadas a una tasa de descarga máxima de 1 C por seguridad.
1C es una tasa de 1 vez la capacidad de la batería, por lo que para una batería de 49 Wh con una capacidad de 3,4 amperios hora, estaría limitada a una corriente máxima de 3,4 amperios. Del mismo modo, una batería de 98 Wh con una capacidad de 6,8 amperios hora, estaría limitada a una corriente máxima de 6,8 amperios. El uso de dos baterías inteligentes de 49 Wh en modo de carga compartida permitiría un consumo de corriente de hasta 6,8 amperios, mientras que dos baterías de 98 Wh permitirían un consumo de corriente de hasta la clasificación máxima general del BDSv5 de 12 amperios. Cuando la corriente de carga supera el 80 % del límite permitido, el color de la carga mostrada cambiará a amarillo; cuando la corriente de carga supera el 90 % del límite establecido, el color de la carga mostrada cambiará a rojo; y cuando se detecte una condición de sobrecarga, la parte de carga de la pantalla mostrará una alarma de "¡SOBRECARGA!". Si la sobrecarga se mantiene, el BDSv5 activará un corte de carga automático, apagando las salidas conmutadas durante diez segundos mientras el LED del interruptor parpadea alternativamente en rojo y verde. Después de los 10 segundos de apagado, el BDSv5 borrará la alarma e intentará volver a habilitar las salidas conmutadas.
Modos de visualización

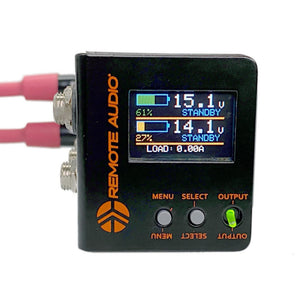

El BDSv5 SMART cuenta con una pantalla OLED a color compacta de 0,95” para proporcionar al usuario una telemetría de batería inteligente mejorada. Al presionar dos veces el botón de selección, se cambia el modo de pantalla de la pantalla para permitir al usuario ver datos adicionales de la batería inteligente. El modo de pantalla predeterminada muestra el voltaje de la batería en una fuente grande y el estado de carga de la batería y el tiempo de funcionamiento estimado debajo. En el segundo modo de pantalla, el voltaje de la batería y el estado de carga de la batería intercambiarán ubicaciones y tamaños de fuente. La pantalla de carga también cambiará de mostrar la carga total en (A) amperios a (W) vatios. Al presionar dos veces el botón de selección nuevamente, se cambiará al tercer modo de pantalla. El recuento de ciclos de la batería se muestra dentro de la batería azul, con la temperatura mostrada en una fuente grande al lado. Debajo se muestra el estado de carga de la batería y el número de serie de la batería. Al presionar dos veces el botón de selección nuevamente, la pantalla cambiará a la pantalla predeterminada.
Menú de ajustes: si pulsa el botón Menú una vez mientras el interruptor de salida está en la posición “encendido” (iluminado en verde), accederá al menú de ajustes. Si pulsa el botón Seleccionar, activará o desactivará el ajuste resaltado. Si pulsa el botón Menú, avanzará al siguiente ajuste. Los ajustes son los siguientes:
Inversión de pantalla: la orientación del texto que se muestra en la pantalla OLED se puede invertir 180 grados si se habilita esta configuración. Al habilitar esta configuración, también se invierte la acción del interruptor de salida para que coincida con la orientación de la pantalla.
Prioridad n.° 1: si habilita esta configuración en el BDS, se priorizará el consumo de energía de la entrada n.° 1 mientras la entrada n.° 2 permanece en modo de espera. Si deshabilita esta configuración, se permitirá compartir la carga entre dos baterías.
Interruptor SAFE: Para evitar que se activen o desactiven accidentalmente las salidas conmutadas, el BDSv5 SMART incluye una función de interruptor SAFE. Cuando está habilitada, la función de interruptor SAFE requiere que el usuario confirme un comando de encendido o apagado de las salidas conmutadas presionando dos veces el botón de menú. Si las salidas conmutadas del BDSv5 están activadas y el usuario cambia el interruptor a la posición de apagado, el interruptor iluminado en verde fijo comenzará a parpadear en verde mientras espera que el usuario confirme el comando de cambio presionando dos veces el botón de menú. Del mismo modo, si las salidas conmutadas del BDSv5 están desactivadas y el usuario cambia el interruptor a la posición de encendido, el interruptor iluminado en rojo fijo comenzará a parpadear en rojo mientras espera que el usuario confirme el comando de cambio presionando dos veces el botón de menú. Solo una vez confirmado, el BDSv5 activará o desactivará las salidas.
Suspensión de pantalla: la pantalla OLED del BDSv5 se puede “apagar” cuando las salidas conmutadas del BDS están “apagadas” habilitando esta configuración.
Suspensión USB: el puerto de carga USB del BDSv5 se puede apagar cuando las salidas conmutadas del BDS están apagadas habilitando esta configuración.
Temperatura Celsius: Habilitar esta configuración cambiará la lectura de la temperatura de la batería inteligente de Fahrenheit a Celsius.
Deshabilitar USB: el puerto de carga USB en el BDSv5 tiene una función de apagado que deshabilitará toda carga desde ese puerto cuando esté habilitado.
