RF Venue CP Beam™, Antena de alta ganancia helicoidal colapsable

La antena CP Beam™ es una antena liviana con polarización circular que no se cae y está diseñada para garantizar una señal constante con monitores internos (IEM), sistemas de micrófonos inalámbricos y otros dispositivos de comunicación UHF.

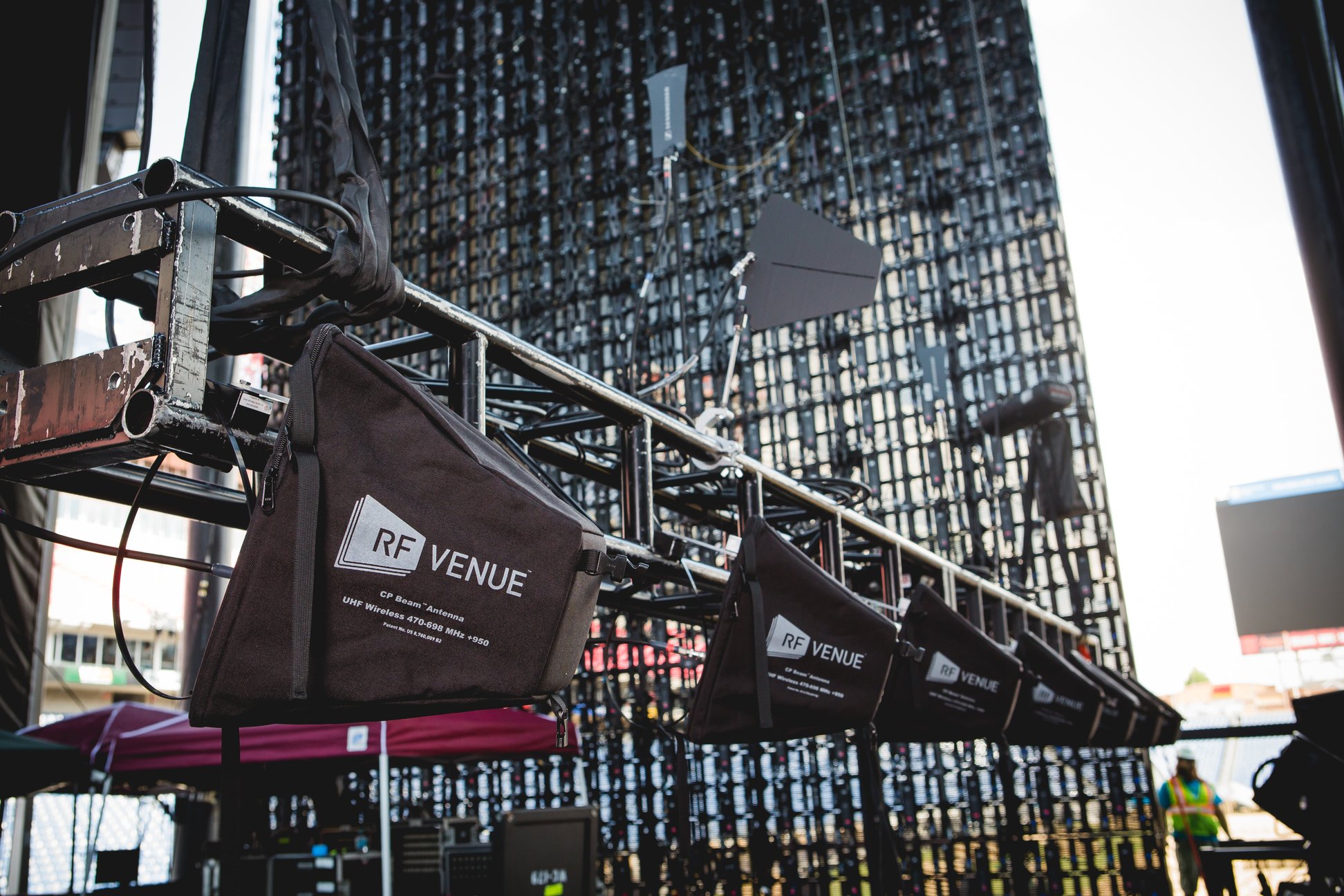

El CP Beam es fácil de configurar y transportar (cabe en un cajón de rack de 3RU y pesa solo 2,5 libras) y se comprime para un fácil almacenamiento (consulte el antes y el después de la compresión). A diferencia de otras antenas helicoidales voluminosas que requieren maletas de vuelo, la CP Beam se despliega y guarda rápidamente.

¿Por que ocurren las caidas de la señal en los IEM/IFB?

Estos son los conceptos y técnicas clave para evitar interrupciones e interferencias en su sistema de monitor de oído.  Después de la configuración inicial, los IEM generalmente se desconectan debido a la falta de señal de calidad en el receptor de cuerpo IEM.

Comprender la polarización

Para los sistemas IEM, es esencial recibir una buena señal en el receptor de petaca. Una barrera para una gran recepción es que muchos receptores de petaca no admiten la recepción de diversidad, lo que quiere decir que solo tienen una antena. Esto hace que estos receptores sean mucho más propensos a encontrar caídas y desvanecimientos de múltiples rutas que los sistemas de diversidad de antena dual comunes en micrófonos e IEM de gama alta. El cinturón también está en movimiento y puede cambiar de orientación dependiendo de la posición del cuerpo. Además, el paquete se encuentra al lado o detrás del talento, lo que requiere que la señal pase a través o al lado del cuerpo del artista, que no es transparente para la energía de RF.

Usa una antena helicoidal

Las antenas helicoidales son por amplio margen, la antena elegida para la transmisión de IEM porque el movimiento circular del campo de RF emitido distribuye la señal a través de todos los ángulos de polarización posibles. Esto elimina el mayor riesgo de caídas, ya que la mayoría de los paquetes de cinturón IEM están limitados a una sola antena de látigo.

Las antenas helicoidales tienen un diseño distintivo que parecen un "sacacorchos".  Esto les da una direccionalidad excepcional, incluso mejor que las "aletas de tiburón" de LPDA (Antenas Períodicas Logarítmicas), y una ganancia muy alta.  Lo más importante, la forma del tornillo crea una polarización circular.  Las señales se pueden transmitir en ondas polarizadas circularmente y también se pueden recibir señales de transmisores de cualquier orientación.

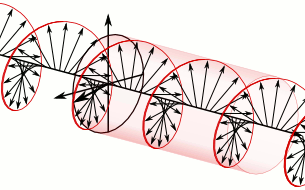

La polarización circular puede entenderse aproximadamente como los bordes de la onda que giran en un círculo a medida que la onda avanza en el espacio, creando una forma de espiral. En contraste, los bordes de las ondas polarizadas linealmente (que pueden ser verticales, horizontales o como sea que esté orientada la antena transmisora) viajan a lo largo de un plano.

En el contexto de los monitores intrauditivos inalámbricos, las antenas helicoidales polarizadas circularmente crean una onda que es recibida por la antena de la unidad corporal independientemente de la orientación. Su alta ganancia y direccionalidad se lanzan fácilmente desde los tableros FOH o a través de un espacio de actuación abarrotado desde los bastidores. Y lo mejor de todo, es menos probable que los body-packs IEM/IFB de una sola antena experimenten interferencias de trayectos múltiples.

Emplea combinadores de señal

Recomendamos el uso de un combinador, sumamente importante para dispositivos de transmisión como IEM. Sin él, varios transmisores IEM en un rack, cada uno con su propia antena de látigo transmitiendo uno encima del otro, pueden ser un desastre para su sistema. Estas granjas de antenas crean problemas de ruido e intermodulación que pueden causar estragos no solo en el rendimiento de IEM sino también en los micrófonos inalámbricos vecinos. La solución es un rack limpio con un combinador IEM/IFB y una antena helicoidal.  Preguntanos para conocer que opciones disponemos para esta configuración y complementar asi tu antena CP Beam™.

Principales características

• Proporciona una señal constante independientemente de la posición del receptor IEM
• No enterrado en un rack: mejor señal con línea de visión a los IEM/IFB
• Señal de haz enfocado: para una mejor recepción en comparación con omnidireccional
• Para usar, desconecte las correas y extienda CP Beam. Conecte el cable coaxial (no incluido) al receptor, transmisor o combinador de antena. Proporciona hasta 9 dB de ganancia de antena.
• Se monta en roscas de ¼"-20, ⅜"-16 o ⅝"-27.

Especificaciones técnicas

Frecuencia Operacion:470–698 MHz
Ancho de Banda: 228 MHz
Pérdida promedio de retorno: -13.15 dB
Impedancea : 50Ω
Tipo de Patrón: Beam
Polarización: RHCP
Azimut X
Ancho de Haz: 63°
Relación F/B:  -10 dB
RelaciónF/S: -12 dB
Azimut Y
Ancho de Haz: 70°
RelaciónF/B: -9 dB
RelaciónF/S: -12 dB
Squint: < 2 dB
Ganancia: 9 dB

Dimenciones Físicas

Longitud: 355mm / 14”
Altura: 355mm / 14”
Peso: 1100g / 2.5lb
Roscas de Montaje: 1/4-20, 3/8-16, 5/8-27
Temperatura de operación: -23–54°C / -9–130°F
Color : Negro
Conectores: N Hembra (conversor a BNC suministrado)

Que Incluye:

• 1 Antena de haz CP Beam™
• 1 Adaptador N-BNC
• 1 Soporte de montaje de pie
